Technikumssysteme
Labor Tischgeräte

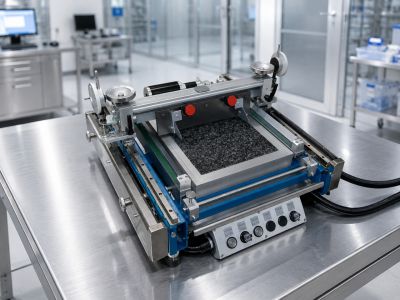

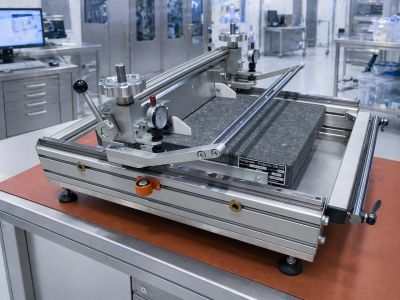

Laborbeschichter LTB-3
Labor-Rakelbeschichtungseinheit für Musterbeschichtungen in DIN A3 Format
Leistungsmerkmale:
- Mustergröße bis ca. 300x420mm
- präzise und stufenlose Rakelspalteinstellung für links und rechts
- Rakelspaltanzeige über Messuhren mit 1/100mm Auflösung links und rechts
- Streichtisch mit stirnseitiger Substratfixierung
- Optional mit umlaufender Saugleiste zur Substratfixierung
- Optional mit elektr. beheizbarem Streichtisch
- stufenlose Rakelwinkeleinstellung
- leicht austauschbare Rakelmesser
- stufenlos einstellbare Beschichtungsbreite über verschiebbare Randbegrenzungen
- Optionale Luftrakeleinheit

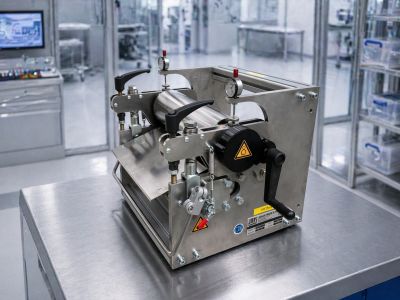

Laborkalander LTK-3
Labor-Kalandereinheit für Warenmuster bis 300mm Breite
Leistungsmerkmale:
- Handkalandereinheit zum glätten, prägen, oder kalibrieren von Warenmustern
- Walzenbreite 320mm
- optionale Walzenspalteinstellung zwischen den beiden Walzen mit Spaltanzeige über Messuhren mit 1/100mm Auflösung links und rechts
- leichtgängiger, manueller Vorschub über Handrad mit Untersetzungsgetriebe
- unterschiedliche Walzenkombinationen verfügbar, z.B.: Stahl/Gummi, Stahl/Stahl, …
- variable, manuelle Schließkrafteinstellung bis max. 30kN (1000N/cm)
- keine Strom- oder Luftversorgung erforderlich, komplett manuelle Bedienung

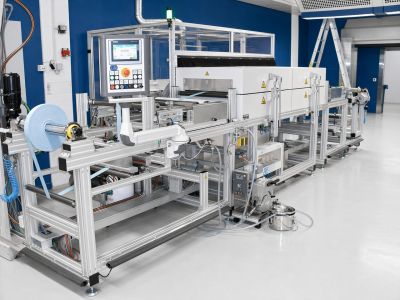

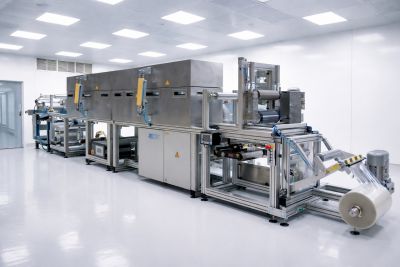

Pilot-Coater-System PCS-30/40/50/60
Das Pilot-Coater-System PCS ist für Beschichtungen von bahnenförmigen Materialien im Labor- bzw. Technikumsmaßstab konzipiert. Mit dem Pilot-Coater lassen sich mit geringem Rohstoff- und Energieeinsatz neue Produkte sowie neue Beschichtungstechnologien optimal entwickeln. Der Pilot-Coater verarbeitet die verschiedenste Chemikalien in pastöser, geschäumter, flüssiger oder heißschmelzender Konsistenz und ermöglicht somit hochwertige Veredelungen und Laminierungen im Non-Woven-, Folien-, Papier- und Textilbereich.
Aufgrund einer einmaligen Flexibilität des Pilot-Coater-Systems kann die Anlage an zukünftige Anforderung der Beschichtungstechnologien erweitert bzw. angepasst werden. Gerade im Technikum werden Veredelungsanlagen immer wieder vor neue Herausforderungen bezüglich Substrat und Chemie gestellt. Das Pilot-Coater-System ist gerade für diese Anforderungen entwickelt und wird bei uns stetig an die Wünsche und Vorderrungen unserer Kunden angepasst.

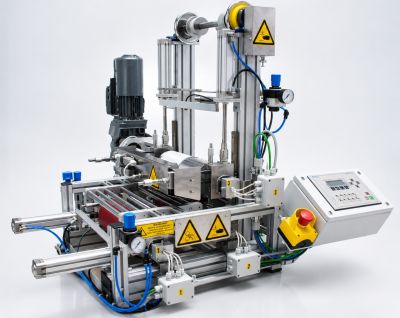

Modularer Aufbau unterschiedlicher Pilot-Coater-Systeme mit verschiedenen Beschichtungssystemen, sowie einer Hotmeltapplikation. Unterschiedliche Ausführungen der Umlufttrockner und Kaschiersystemen.

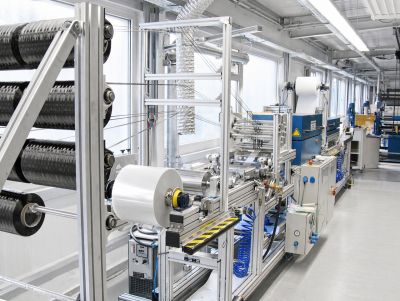

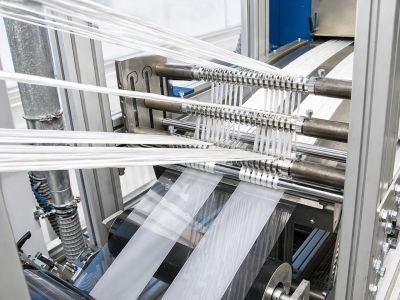

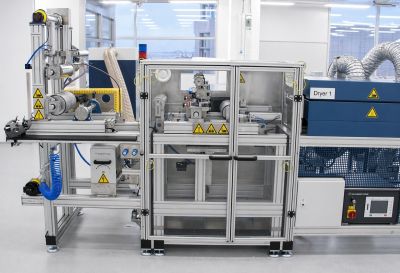

Anlagenkonfiguration einer PCS-30 Anlage zur Herstellung von Prepreg´s im Carbon- und Glasfaserbereich.

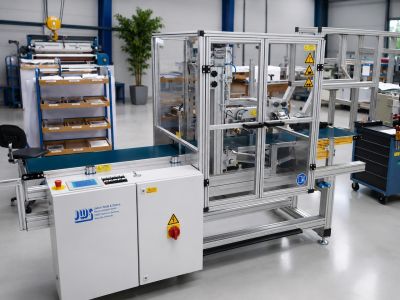

Einzelbeschichtungsanlage Typ BCS
Sollen Einzeilteile / Stückgut beschichtete werden, kommt unsere Walzenbeschichtungseinheit Typ BCS zum Einsatz. Mit dieser Einheit können die unterschiedlichsten Chemikalien oder Klebstoffe in pastöser, geschäumter oder heißschmelzender Konsistenz verarbeitet werden. Die Beschichtung kann auf die unterschiedlichste Substrate wie z.B. Metall, Kunststoff, Holz, Pappe usw. erfolgen. Speziell für den Bereich der partiellen Kleber, Dichtungspolymer, Lotpasten- oder Flussmittelaufträge auf Einzelteilen, ist die BCS-Einheit bestens geeignet.
Leistungsmerkmale:
- Standartwalzenbreiten von 300…600mm
- Auftragsverfahren im Gleich- oder Gegenlauf möglich
- pneumatischer Sicherheitsabhub der Auftragswalze vom Substrat zur Wartung und Reinigung der Maschine
- Transportband zum Auflegen der Einzelteil in unterschiedlichen Längen verfügbar
- Transportband je nach Ausführung des zu beschichtenden Bauteils als Saugband ausführbar
- Auftragswalze in verschiedenen Oberflächenqualitäten (z.B. Gummi, Stahl, …) erhältlich und leicht austauschbar
- auf Wunsch sind temperierbare Walzen und Dosiereinheit erhältlich
- je nach Ausführung manuelle oder motorische Dosierspalteinstellung mit Spaltanzeige über Messuhren oder Digitalanzeige mit 1/100mm Auflösung
- je nach Ausführung manuelle oder motorische Auftragsspalteinstellung mit Spaltanzeige über Messuhren oder Digitalanzeige mit 1/100mm Auflösung
- Stufenlose Geschwindigkeits- / Relationseinstellung zwischen Transportband und Auftragswalze
- je nach Ausführung automatische Pastenzuführung mit Füllstandsüberwachung verfügbar
- Optionale, automatische Einzelteilzu- und abführung erhältlich
- Integrationsmöglichkeit der Einheit in ein komplett automatisiertes Anlagenkonzept z.B. mit anschließendem Durchlauftrockner
Technikums- und Laboranlagen
Unsere Labor- und Technikumsanlagen bieten eine flexible Grundkonzeption, die nach Ihren Wünschen im Baukastensystem in vielfältiger Weise auf Ihre spezifische Bedürfnisse zugeschnitten werden kann.
Universal-Technikumsanlage zum Beschichten, Prägen, Glätten, Lackieren und Bedrucken von Warenbahnen

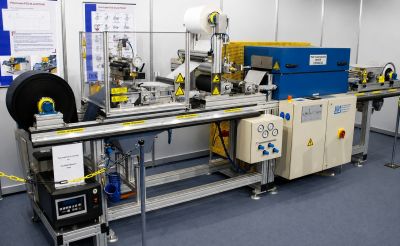

Hotmelt-Rasterwalzenauftragswerk für Technikumsanwendungen

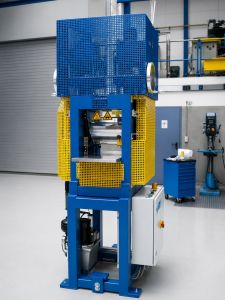

Laborkalibrier-/Komprimierkalander für die Batterieherstellung

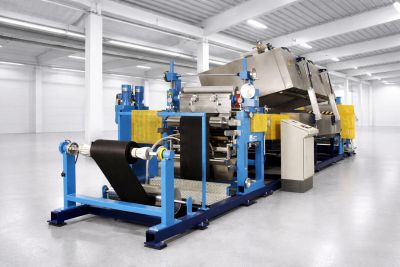

Technikumsbeschichtungsanlage mit Schwebetrockner
