Kalander
Kalander zum Prägen, Glätten, Kalibrieren und Signieren von Warenbahnen. Die Druckgebung erfolgt wahlweise hydraulisch oder pneumatisch. Die verschiedenen Kalander sind je nach Einsatzzweck mit einer manuellen oder motorischen Spalteneinstellung ausgestattet. Mit Anbindemöglichkeit an unser Produkt Management System (PMS). Walzenanordnung wahlweise horizontal oder vertikal. Am Kalandereinlauf besteht die Möglichkeit, eine Infrarot-Strahlereinheit mit manueller oder automatischer Temperaturregelung zu integrieren
Präge- und Glättkalander Typ PK/GK
Zum Veredeln, Prägen oder Komprimieren der Oberflächen beschichteter Warenbahnen z.B. in der Textil- oder Folienindustrie. Mit den unterschiedlichsten Optionen können die Kalander auf jede Anlagenkonfiguration und Produktanforderung abgestimmt werden. Des weiteren fertigen wir komplette Separat-Präge- oder Glättanlagen mit entsprechender Peripherie wie z.B. Ab- und Aufwicklern sowie der erforderlichen Anlagensteuerung.
Leistungsmerkmale:
- Walzenbreiten von 300…5.600mm
- Kalanderschließkraft je nach Ausführung von 40…600kN
- pneumatische oder hydraulische Druckgebung entsprechend der Kalanderschließkraft
- bei Bedarf manuelle oder motorische Walzenspalteinstellung
- je nach Warenverlauf ist eine vertikale, horizontale oder schräge Walzenanordnung realisierbar
- Walzenoberflächen der Glätt-/Prägewalze, sowie der Gegenwalze werden der gewünschten Warenbahnoberfläche angepasst
- die Gegenwalze ist auch als schmiegsame Walze ausführbar
- Walzenbeheizung oder Kühlung über Wasser, Dampf, Thermalöl oder elektrisch
- Integration von IR-Strahlern am Kalandereinlauf mit berührungsloser Warenbahntemperatur-Erfassung und -Regelung
- Integration von Kühlwalzen im Kalandergrundgestell
- Integration von Zugspannungsmesswalzen
- Integration von Abwicklungen zum Kaschieren zusätzlicher Warenbahnen

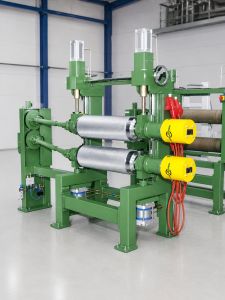

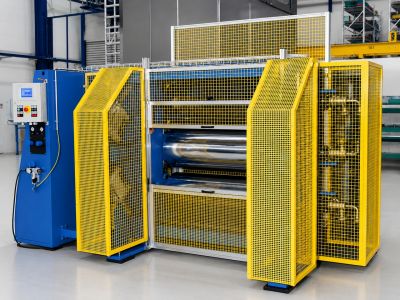

Kalibrierkalander Typ KK
Sollen Warenbahnen oder Plattenware auf eine bestimmte Dicke kalibriert werden, kommen unsere Kalibrierkalander wie z.B. in der Batterie-, Brennstoffzellen- oder Prepreg-Industrie zum Einsatz. Mit den unterschiedlichsten Optionen können die Kalander auf jede Anlagenkonfiguration und Produktanforderung angepasst werden. Solide Stahl-konstruktionen garantieren höchste Präzision und lange Lebensdauer der Anlage.
Leistungsmerkmale:
- Walzenbreiten von 300…3.000mm
- Kalanderschließkraft je nach Ausführung von 40…600kN
- pneumatische oder hydraulische Druckgebung entsprechend der Kalanderschließkraft
- manuelle oder motorische Walzenspalteinstellung
- automatische Spaltregelung mit einer Spaltgenauigkeit von bis zu 1µm
- Walzenausführung entsprechend der erforderlichen Warenbahnoberflächen
- gehärtete Walzenoberflächen je nach Anforderung
- Walzenkühlung über Wasser
- Walzenbeheizung über Wasser, Thermalöl oder elektrisch
- Integration von Ab- und Aufwicklungen für Stand-Alone-Kalibrieranlagen
- Integration von Ein- und Auslauftransportbändern bei Plattenware
- Integration von Zugspannungsmesswalzen
- Integration von berührender oder berührungsloser Sensortechnik für die Warenbahndickenmessung

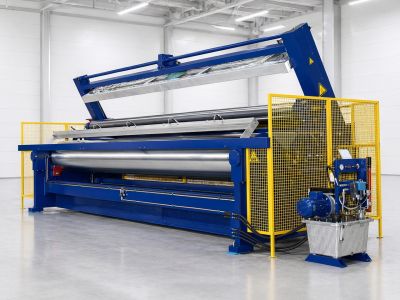

Glättkalander mit hydraulischer Druckgebung bis 300 kN und IR- Strahlerfeld am Wareneinlauf

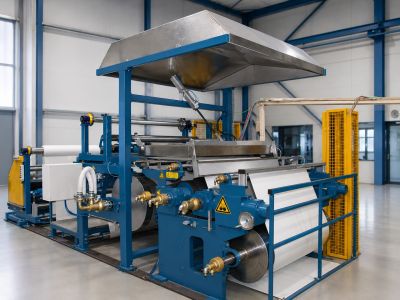

Folienprägeanlage mit Kontaktabwicklung, Vorheizwalze mit IR-Strahlerfeld, hydraulischer Prägeeinheit, Kühlwalze und automatischer Wendeaufwicklung.
